一、概述

    ZSY平行轴硬齿面圆柱齿轮减速机（器）主要包括平行轴系列和垂直轴系列．平行轴减速器是按国家标准  (JB／T8853—200。1)生产，产品经优化设计。具有国际八十年代先进水平，它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列，垂直轴减速器是按国家标准(』B／T9002—1999)生产．用于输入轴与输出轴呈垂直方向布置的传动装置．它主要包括DBY、DCY和DFY三大系列；

    1．性能特点

    (1)中心距．公称传动比等主要参数均经优化设计，主要零、部件—里换性好

    (2)齿轮均采用优质合金钢经渗碳、淬火而成．齿面硬度达54～62HRC

    (3)体积小、重量轻、精度高、承载能力大、效率高，寿命长，可靠性高、传动平稳、噪声低。

    (4)一般采用油池润滑．自然冷却，当热功率不能满足时，可采用循环油涧滑或风扇。冷却盘管冷却。

    2、应用范围

    (1)输入转速一般n、≤1500r／min．

    (2)齿轮传动圆周速度不大于20mis。

    (3)工作环境—40_50~'C．如果低于0℃．启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。

    (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。

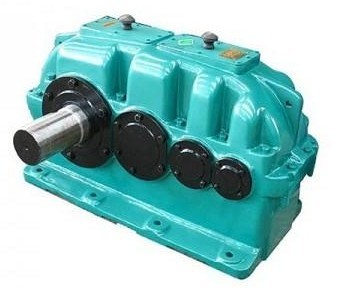

ZSY圆柱齿轮减速器（平行轴）

    二、选用方法

    1、已知参数和条件

    原动机名称，功率P1=  kW  转速n1=  r／min

    工作机名称，功率P2=  kW  转速n2=  r／min

    要求的传动比i=n、／n，

    每天工作小时数  h，每小时启动次数  次，每小时运转周期  ％．

    负荷特点(平稳、冲击、严重冲击)．可靠度要求(一般、较高、高)

    环境温度  ℃，现场散热条件，冷却水温度  ℃

    联轴器型式．齿轮轴轴伸上是否还要承受其他附加力

    装配方式  型，输出轴旋向(双向旋转时请说明主旋向)

    有无其他特殊要求

    2、按额定功率选择规格型号

    平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳，每天工作时间小于或等于10h，每小时启动不超过5次．允许启动转矩为工作转矩的2倍。单向运转，单对齿轮的接触强度安全系数约为1，失效概率小于或等于1％等条件计算确定的，，齿轮箱双向运转时．需视情况将PA乘上0．8—1．0的系数，  当反向载荷大，换向频繁、选用的可靠度系数K。较低时．系数取较小值．反之取较大值，、

所选齿轮箱的额定功率必须满足：P(：二P：KAK；K。≤PA

式中：

    Pc—计算功率

    P2—工作机功率

    KA—使用系数．

    KS—启动系数

    KR—可靠度系数

    3、按许用热功率校核

    平行轴系列齿轮箱的许用热功率P，适用于环境温度20C．每小时100％连续运转和功率利用率(P2／P1·100％)为100％的情况，条件不同时须进行修正。

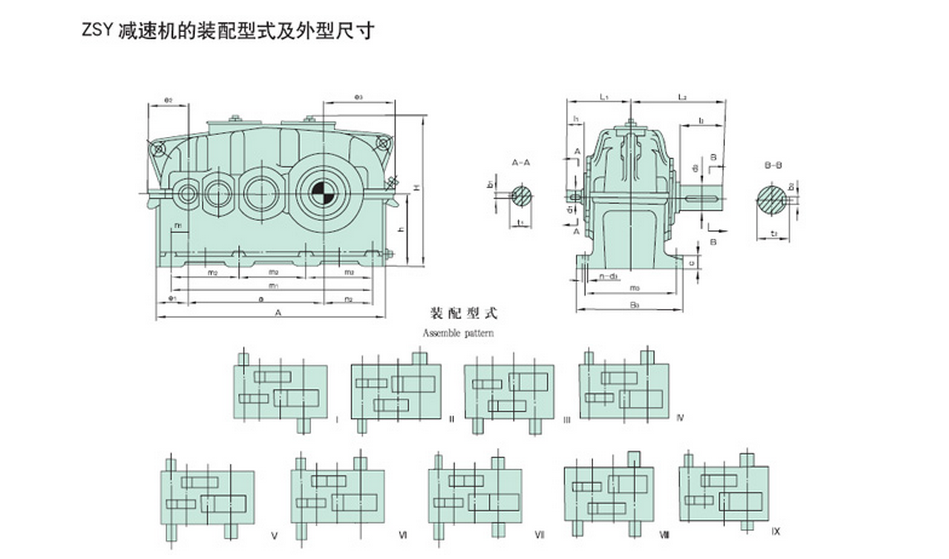

   三、ZSY硬齿面减速机外形安装图：
